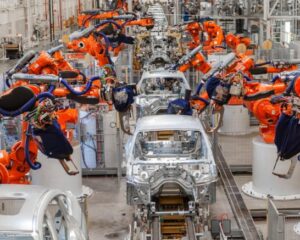

Medan, Jum’at, 14 Maret 2025. Computer Aided Manufacturing (CAM) adalah sistem berbasis komputer yang digunakan untuk mengendalikan proses produksi dengan otomatisasi dan presisi tinggi. Berikut adalah perkembangan utama dalam sejarah CAM:

1950-an: Awal Konsep CAM
Munculnya konsep awal CAM beriringan dengan perkembangan Computer Numerical Control (CNC) oleh John T. Parsons dan MIT. CNC digunakan untuk mengontrol mesin perkakas melalui perintah numerik berbasis komputer.

1960-an: Pengembangan Awal CAM
CAM mulai digunakan secara terbatas di industri penerbangan dan otomotif. Perkembangan Automated Numerical Control (ANC) memungkinkan sistem komputer mengontrol beberapa mesin. General Motors Research Laboratories mengembangkan ICS (Integrated Computerized Manufacturing System).

1970-an: Integrasi CAD dan CAM
Munculnya CAD (Computer Aided Design) yang memungkinkan desain digital dan integrasi dengan CAM untuk produksi langsung. Software CAM pertama mulai dikembangkan oleh perusahaan seperti IBM, Dassault Systèmes, dan Siemens. Konsep Flexible Manufacturing System (FMS) dikembangkan untuk meningkatkan otomatisasi manufaktur.

1980-an: Perkembangan Software CAM
Perusahaan seperti Autodesk, PTC, dan Siemens mengembangkan software CAD/CAM yang lebih canggih. Standar G-code semakin diadopsi untuk komunikasi antara perangkat lunak CAM dan mesin CNC. CAM digunakan dalam industri elektronik, otomotif, dan dirgantara.

1990-an: Integrasi dengan CIM (Computer Integrated Manufacturing)
CAM menjadi bagian dari sistem manufaktur terintegrasi (CIM). Perkembangan High-Speed Machining (HSM) meningkatkan kecepatan produksi dengan CAM. Mulai muncul Artificial Intelligence (AI) dalam CAM untuk optimasi proses produksi.

2000-an: CAM Berbasis Cloud dan Simulasi 3D
Munculnya cloud-based CAM, memungkinkan akses data dari berbagai lokasi. Simulasi 3D membantu dalam uji coba virtual sebelum produksi nyata. Peningkatan kompatibilitas dengan additive manufacturing (3D printing).

2010-an: CAM Berbasis AI dan IoT (Internet of Things)
Integrasi AI dan machine learning dalam CAM untuk meningkatkan efisiensi produksi.
IoT dalam manufaktur memungkinkan komunikasi real-time antara mesin dan perangkat lunak. Hybrid Manufacturing (gabungan subtractive dan additive manufacturing) mulai berkembang.

2020-an – Sekarang: Smart Manufacturing dan Industry 4.0
Cyber-Physical Systems (CPS) mengintegrasikan CAM dengan sistem cerdas berbasis AI dan big data. Edge Computing dan Cloud Manufacturing meningkatkan efisiensi dan fleksibilitas. Peningkatan penggunaan robotika dan otomatisasi dalam CAM untuk manufaktur yang lebih presisi.

Perkembangan CAM terus berlanjut dengan inovasi dalam AI, IoT, dan manufaktur berbasis data, yang semakin mendekati konsep Industry 5.0, yaitu kolaborasi antara manusia dan mesin pintar.

Medan, Kamis, 13 Maret 2025. Doping adalah proses penambahan atom pengotor (dopant) ke dalam wafer silikon untuk mengubah sifat listriknya. Tujuan utama dari doping adalah menciptakan daerah semikonduktor tipe-N atau semikonduktor tipe-P, yang diperlukan untuk membentuk transistor dan elemen elektronik lainnya dalam IC.

Metode Doping dalam Pembuatan IC

Dua metode utama doping yang digunakan dalam industri semikonduktor adalah:

1. Difusi Termal (Thermal Diffusion)
2. Implantasi Ion (Ion Implantation)

1. Difusi Termal (Thermal Diffusion)

✅ Prinsip: Atom dopan ditempatkan di permukaan wafer dan dipanaskan hingga menyebar ke dalam silikon.
✅ Proses:

Wafer ditempatkan dalam tungku pemanas dengan gas yang mengandung dopant (misalnya, boron untuk tipe-P atau fosfor untuk tipe-N).
Suhu tinggi (800–1200°C) membuat atom dopan meresap ke dalam wafer melalui difusi.
Profil dopan dalam silikon tergantung pada waktu dan suhu pemanasan.
🔹 Kelebihan: Murah dan sederhana.
🔹 Kekurangan: Kurang presisi dalam mengontrol kedalaman dan konsentrasi dopan.

2. Implantasi Ion (Ion Implantation)

✅ Prinsip: Menggunakan akselerator ion untuk menembakkan ion dopant ke dalam wafer dengan energi tinggi.
✅ Proses:

Ion dopan (seperti boron untuk tipe-P atau fosfor/arsenik untuk tipe-N) dihasilkan dalam sumber ion.
Ion dipercepat dalam medan listrik hingga mencapai kecepatan tinggi.
Ion ditembakkan ke dalam wafer silikon dalam kondisi vakum.
Ion tertanam di dalam wafer, menciptakan daerah dengan sifat semikonduktor yang diinginkan.
Proses annealing (pemanasan ulang) dilakukan untuk memperbaiki struktur kristal yang rusak akibat tumbukan ion.
🔹 Kelebihan: Presisi tinggi dalam kedalaman dan konsentrasi dopan.
🔹 Kekurangan: Mahal dan memerlukan peralatan canggih.

Hasil Doping: Semikonduktor Tipe-N dan Tipe-P

• Semikonduktor Tipe-N → Menggunakan fosfor (P), arsenik (As), atau antimon (Sb) yang memberikan elektron tambahan (pembawa muatan negatif).
• Semikonduktor Tipe-P → Menggunakan boron (B), aluminium (Al), atau gallium (Ga) yang menciptakan hole (pembawa muatan positif).

Medan, Kamis, 13 Maret 2025. Fotolitografi adalah salah satu tahap terpenting dalam pembuatan Integrated Circuit (IC) yang digunakan untuk mentransfer pola sirkuit dari desain ke wafer silikon. Teknologi ini mirip dengan proses pencetakan foto, tetapi dilakukan dalam skala nano dengan presisi tinggi.

Tahapan Proses Fotolitografi

1. Pembersihan Wafer (Wafer Cleaning)

✅ Wafer silikon harus bersih sebelum proses litografi dimulai.
✅ Menggunakan bahan kimia seperti asam sulfat (H₂SO₄) dan hidrogen peroksida (H₂O₂) untuk menghilangkan kontaminan.

2. Pelapisan Photoresist (Photoresist Coating)

✅ Wafer dilapisi dengan photoresist, yaitu bahan peka cahaya yang akan bereaksi terhadap sinar UV.
✅ Spin Coating digunakan untuk menyebarkan lapisan photoresist secara merata pada wafer dengan cara diputar cepat.
✅ Ada dua jenis photoresist:

Positive Photoresist → Bagian yang terkena cahaya UV akan larut dalam larutan pengembang (developer).
Negative Photoresist → Bagian yang terkena cahaya UV menjadi keras, sedangkan bagian yang tidak terkena cahaya akan larut.

3. Penyinaran UV (Exposure)

✅ Wafer yang telah dilapisi photoresist ditempatkan di bawah masker fotolitografi (photomask), yang berisi pola sirkuit.
✅ Sinar ultraviolet (UV) dipancarkan ke wafer melalui masker, mentransfer pola ke lapisan photoresist.
✅ Metode pencahayaan yang digunakan:

Contact Printing – Masker bersentuhan langsung dengan wafer.
Proximity Printing – Masker tidak menyentuh wafer secara langsung.
Projection Lithography – Menggunakan lensa untuk memperkecil pola sebelum diproyeksikan ke wafer (digunakan dalam teknologi modern).

4. Pengembangan (Developing)

✅ Wafer dicelupkan ke dalam developer solution untuk menghilangkan bagian photoresist yang telah terkena atau tidak terkena cahaya (tergantung jenis photoresist).
✅ Pola sirkuit dari masker kini telah terbentuk di wafer silikon.

5. Etching (Pengikisan)

✅ Setelah pola terbentuk, material yang tidak diperlukan dihilangkan dengan teknik etching:

Wet Etching – Menggunakan larutan kimia seperti HF (asam fluorida) untuk mengikis bagian yang tidak dilindungi oleh photoresist.
Dry Etching (Plasma Etching) – Menggunakan gas reaktif dalam kondisi plasma untuk menghilangkan material dengan presisi tinggi.

6. Penghilangan Photoresist (Photoresist Removal)

✅ Sisa photoresist yang masih menempel di wafer dihilangkan menggunakan plasma ashing atau larutan kimia seperti aseton.
✅ Kini, pola sirkuit sudah terbentuk di wafer dan siap untuk tahap fabrikasi berikutnya.

Keunggulan Fotolitografi
✅ Resolusi tinggi – Mampu mencetak pola hingga skala nanometer.
✅ Kecepatan tinggi – Memungkinkan produksi massal IC dalam waktu singkat.
✅ Akurasi tinggi – Presisi dalam mencetak pola sirkuit dengan kesalahan minimal.

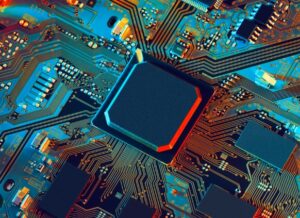

Medan, Kamis, 13 Maret 2025. Integrated Circuit (IC) atau Sirkuit Terpadu adalah sebuah komponen elektronik yang menggabungkan berbagai elemen sirkuit seperti transistor, resistor, kapasitor, dan dioda ke dalam satu chip kecil yang terbuat dari bahan semikonduktor, umumnya silikon.

IC dirancang untuk melakukan berbagai fungsi elektronik, seperti pemrosesan sinyal, penguatan, penyimpanan data, atau pengendalian sistem. Teknologi ini memungkinkan perangkat elektronik menjadi lebih kecil, lebih cepat, lebih efisien, dan lebih hemat daya dibandingkan dengan sirkuit yang menggunakan komponen diskrit (terpisah).

Jenis-Jenis IC:

1. IC Digital – Digunakan dalam komputer, mikrokontroler, dan sistem logika digital. Contohnya: IC mikroprosesor (Intel 8086, ARM, dsb.).
2. IC Analog – Berfungsi untuk memperkuat dan memproses sinyal analog. Contohnya: IC Op-Amp (Operational Amplifier), regulator tegangan.
3. IC Campuran (Mixed-Signal IC) – Menggabungkan fungsi digital dan analog dalam satu chip, seperti IC dalam sensor dan komunikasi nirkabel.

Keunggulan IC:

✅ Ukuran kecil – Menghemat ruang dalam perangkat elektronik.
✅ Kecepatan tinggi – Karena jalur listrik yang pendek, IC bekerja lebih cepat.
✅ Efisiensi daya – Mengurangi konsumsi daya dibandingkan dengan sirkuit berbasis komponen diskrit.
✅ Keandalan tinggi – Mengurangi jumlah sambungan fisik yang dapat menyebabkan gangguan atau kegagalan sistem.

Proses Pembuatan IC

Pembuatan Integrated Circuit (IC) adalah proses kompleks yang melibatkan berbagai tahap fabrikasi mikroelektronika. Proses ini dilakukan di dalam clean room dengan tingkat kebersihan tinggi untuk menghindari kontaminasi. Berikut adalah langkah-langkah utama dalam pembuatan IC:

1. Desain IC (IC Design)

Sebelum fabrikasi, desain IC dibuat menggunakan Computer-Aided Design (CAD) seperti Cadence atau Synopsys. Desain ini mencakup:
✅ Layout Sirkuit – Menentukan posisi transistor, resistor, kapasitor, dan jalur koneksi.
✅ Simulasi & Verifikasi – Menguji performa IC sebelum diproduksi.

2. Pemilihan & Persiapan Wafer Silikon

✅ Bahan utama IC adalah silikon (Si), yang diperoleh dari pasir kuarsa.
✅ Silikon dimurnikan, dilebur, dan dibentuk menjadi wafer berbentuk cakram tipis.
✅ Wafer dipoles hingga sangat halus untuk memastikan kualitas sirkuit yang akan dibuat.

3. Fotolitografi (Photolithography)

Proses ini mencetak pola desain IC ke dalam wafer menggunakan teknologi serupa fotografi:

• Lapisan Photoresist – Wafer dilapisi bahan peka cahaya (photoresist).
• Pencetakan Pola – Cahaya ultraviolet (UV) diproyeksikan melalui masker untuk membuat pola sirkuit.
• Pengembangan Pola – Bagian terkena cahaya UV dilarutkan, meninggalkan pola sirkuit pada wafer.

4. Doping (Implantasi Ion)

Untuk mengubah sifat listrik silikon, dilakukan doping, yaitu menambahkan atom dari unsur lain:
✅ N-Type (Elektron Berlebih): Fosfor (P) atau Arsenik (As) digunakan.
✅ P-Type (Hole Berlebih): Boron (B) digunakan.
✅ Proses ini membentuk transistor dan dioda pada chip.

5. Etching (Pengikisan Pola)

Setelah pola sirkuit dicetak, bahan silikon yang tidak diperlukan dihilangkan melalui:
🔹 Etching Kering (Dry Etching): Menggunakan plasma reaktif.
🔹 Etching Basah (Wet Etching): Menggunakan bahan kimia untuk melarutkan area tertentu.

6. Deposisi & Pelapisan Material

Untuk membentuk jalur koneksi antar-komponen dalam IC:
✅ Deposisi Logam: Lapisan tipis logam (biasanya tembaga atau aluminium) disimpan pada wafer untuk membentuk koneksi listrik.
✅ Pelapisan Dielektrik: Lapisan isolator (misalnya SiO₂) ditambahkan untuk memisahkan lapisan sirkuit.

7. Interkoneksi & Pengemasan (Packaging)

🔹 Lapisan logam interkoneksi dibuat untuk menghubungkan berbagai elemen sirkuit.
🔹 IC dipotong dari wafer menjadi chip kecil.
🔹 Chip kemudian dikemas dalam casing plastik atau keramik dengan kaki konektor (pin) untuk diintegrasikan ke dalam perangkat elektronik.

8. Pengujian & Inspeksi Kualitas

✅ Electrical Testing – Memeriksa fungsi dasar sirkuit.
✅ Wafer Inspection – Menggunakan Scanning Electron Microscope (SEM) untuk mendeteksi cacat mikro.
✅ Burn-in Test – Menguji IC dalam kondisi ekstrem untuk memastikan keandalan.

Medan, Rabu, 12 Maret 2025.

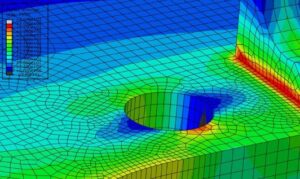

Metode Elemen Hingga (Finite Element Method/FEM) adalah teknik numerik yang digunakan untuk menyelesaikan persamaan diferensial partial (PDE) yang muncul dalam berbagai masalah teknik dan fisika. MEH bekerja dengan membagi suatu domain besar menjadi elemen-elemen kecil yang lebih sederhana (mesh) sehingga dapat dianalisis secara terpisah dan kemudian digabungkan untuk mendapatkan solusi numerik yang mendekati kondisi sebenarnya.

Secara sederhana, MEH memungkinkan perhitungan solusi aproksimasi terhadap masalah yang terlalu kompleks untuk diselesaikan secara analitik. Metode ini banyak digunakan dalam analisis struktur, perpindahan panas, dinamika fluida, elektromagnetik, dan berbagai bidang teknik lainnya.

Mempelajari MEH sangat penting bagi mahasiswa dan profesional di bidang teknik karena:

1. Penyelesaian Masalah Kompleks
   Banyak sistem teknik tidak dapat diselesaikan dengan metode analitik karena bentuk geometri yang kompleks, sifat material yang tidak homogen, atau kondisi batas yang bervariasi.
2. Akurasi dan Efisiensi
   MEH memberikan hasil yang sangat mendekati kenyataan dengan tingkat akurasi tinggi jika dilakukan dengan benar.
3. Keunggulan dalam Simulasi Komputer
   MEH adalah dasar dari banyak perangkat lunak teknik seperti ANSYS, Abaqus, COMSOL, dan SolidWorks Simulation. Pemahaman yang baik tentang MEH membantu dalam penggunaan perangkat lunak ini secara optimal.
4. Membantu Desain dan Pengembangan Produk
   Dengan MEH, insinyur dapat menguji dan memodifikasi desain sebelum prototipe fisik dibuat, sehingga menghemat biaya dan waktu.

Manfaat dari Metode Elemen Hingga

• Analisis Struktur dan Material. Menganalisis kekuatan dan ketahanan struktur (misalnya jembatan, gedung, pesawat terbang, kendaraan). Mengoptimalkan desain material komposit seperti jute/E-glass laminates.
• Analisis Getaran dan Dinamika. Digunakan dalam industri otomotif dan aerospace untuk menganalisis dampak beban dinamis dan getaran pada struktur.
• Simulasi Termal dan Perpindahan Panas. Menganalisis distribusi temperatur dalam sistem elektronik atau peralatan manufaktur.
• Dinamika Fluida. Menganalisis aliran fluida di dalam pipa, mesin, atau sistem pendingin menggunakan Computational Fluid Dynamics (CFD).
• Analisis Elektromagnetik. Digunakan dalam desain antena, motor listrik, dan sensor berbasis medan elektromagnetik.

MEH banyak diterapkan di berbagai bidang, di antaranya:

• Teknik Mesin → Analisis tegangan dan deformasi pada komponen mesin.
• Teknik Sipil → Evaluasi kekuatan jembatan, gedung, dan struktur lainnya.
• Teknik Penerbangan → Simulasi aerodinamika dan kekuatan material pesawat.
• Industri Otomotif → Simulasi tabrakan (crash test) dan analisis daya tahan kendaraan.
• Teknik Biomedis → Analisis kekuatan tulang dan desain implan medis.
• Teknik Elektro → Analisis elektromagnetik dalam desain motor dan transformator.

Keunggulan MEH:

1. Dapat Menyelesaikan Masalah Kompleks. MEH mampu menangani geometri yang tidak teratur dan berbagai jenis kondisi batas.
2. Fleksibilitas dalam Berbagai Bidang, Dapat diterapkan pada banyak disiplin ilmu, dari mekanika hingga elektrodinamika.
3. Dukungan Perangkat Lunak yang Luas. Banyak software berbasis MEH yang membantu dalam implementasi dan analisis.
4. Meningkatkan Efisiensi Desain. Mengurangi biaya eksperimen fisik dan mempercepat pengembangan produk.

Kelemahan

1. Memerlukan Sumber Daya Komputasi yang Besar. Simulasi dengan elemen yang sangat kecil (fine mesh) memerlukan waktu dan daya komputasi yang tinggi.
2. Hasil Bergantung pada Pemodelan yang Tepat. Jika pemilihan mesh atau kondisi batas tidak tepat, hasil bisa menyimpang dari kondisi nyata.
3. Memerlukan Pemahaman Matematika yang Kuat. MEH melibatkan persamaan diferensial dan teknik numerik yang kompleks, sehingga memerlukan pemahaman mendalam untuk menghasilkan solusi yang akurat.
4. Ketergantungan pada Perangkat Lunak. Banyak pengguna hanya mengandalkan software tanpa memahami dasar teoritisnya, yang dapat menyebabkan interpretasi hasil yang salah.

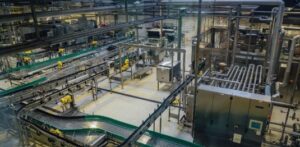

Medan, Rabu, 12 Maret 2025. Sistem manufaktur adalah suatu sistem yang terdiri dari beberapa komponen yang saling terkait dan bekerja sama untuk menghasilkan produk atau jasa. Sistem manufaktur melibatkan proses perencanaan, pengorganisasian, pengawasan, dan pengendalian untuk mencapai tujuan produksi.

Tujuan sistem manufaktur adalah untuk menghasilkan produk atau jasa yang berkualitas tinggi dengan biaya yang efektif dan efisien. Fungsi sistem manufaktur meliputi:

1. Perencanaan produksi: Menentukan jenis dan jumlah produk yang akan dihasilkan.
2. Pengorganisasian: Mengatur dan mengkoordinasikan sumber daya manusia, mesin, dan bahan baku untuk mencapai tujuan produksi.
3. Pengawasan: Memantau dan mengendalikan proses produksi untuk memastikan bahwa produk yang dihasilkan sesuai dengan standar kualitas yang ditetapkan.
4. Pengendalian: Mengambil tindakan korektif jika terjadi penyimpangan dari standar kualitas yang ditetapkan.

Sistem manufaktur dapat diklasifikasikan menjadi beberapa jenis, antara lain:

• Sistem Manufaktur Massal (Mass Production System): Sistem ini berfokus pada produksi besar-besaran dengan menggunakan mesin dan peralatan yang khusus.
• Sistem Manufaktur Terintegrasi (Integrated Manufacturing System): Sistem ini mengintegrasikan beberapa proses produksi, seperti perencanaan, pengorganisasian, dan pengawasan, untuk mencapai efisiensi dan efektifitas yang lebih tinggi.
• Sistem Manufaktur Fleksibel (Flexible Manufacturing System): Sistem ini dapat menghasilkan berbagai jenis produk dengan menggunakan mesin dan peralatan yang dapat diatur dan diubah dengan mudah.
• Sistem Manufaktur Just-In-Time (Just-In-Time Manufacturing System): Sistem ini berfokus pada produksi yang tepat waktu dan sesuai dengan kebutuhan pelanggan, dengan menggunakan teknik seperti kanban dan total productive maintenance (TPM).
• Sistem Manufaktur Lean (Lean Manufacturing System): Sistem ini berfokus pada pengurangan limbah dan peningkatan efisiensi produksi, dengan menggunakan teknik seperti value stream mapping (VSM) dan kaizen.
